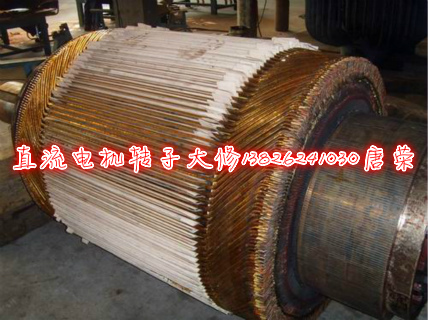

大型直流電機維修電樞繞組裝線工藝

大型直流電機維修電樞繞組裝線一般有兩種繞組，一種波繞組、一種是蛙腿繞組、本文就詳述蛙腿繞組的裝線工藝。

1)      蛙腿繞組一般是波繞組在槽底和槽頂、一邊裝入槽底、另一邊裝入槽頂，而疊繞組是在其中間，由于波、疊繞組互為均壓線作用，所以蛙腿繞組不再設均壓繞組。

2)      裝線時，要嚴格控制波、疊繞組線圈的槽節距、換向片節距。以起始槽為基準找出波、疊繞組換向片節距的相對位置做一標志（復查原始記錄標志），經兩個人以上復校。在裝線過程中，要不時地校正和檢查各節距的正確性，必要時要用計算方法復驗。

3)      大型直流電機維修電樞繞組裝波繞組時，在每放一個波繞組線圈的下層邊后，同時將該槽的疊繞組線圈下層邊放進槽內。

4)      按疊繞線圈節距的標志，裝疊繞線圈的下層邊線頭相聯結的接頭片，并按原始記錄或圖紙校正是否正確。

5)      在裝第一個節距范圍內的波、疊繞線圈下層邊的過程中，波疊繞線圈的上層邊暫放在槽外，也可先放二三個節距的波疊繞線圈后，再放疊繞線圈。整理波、疊繞線圈的端部以及波、疊繞線圈間的相對位置，使線圈的鼻端距離一致，且符合原始記錄或圖紙的尺寸要求。

6)      當開始裝第2個節距的線圈時，波、疊繞線圈的下層邊裝入槽內后，其上層線圈邊即可放在第1個節距的相應的下層邊上面。

7)      繼續裝放波繞線圈，在波繞線圈端部間和疊繞上下層端部門，墊放層間絕緣。

8)      大型直流電機維修電樞繞組在裝放疊繞線圈時，要經常注意線圈端部的位置是否正確，相鄰的線圈端部互相要靠緊，間隙要均勻。

9)      在裝放最后一個節距的波、疊繞線圈時，要將第一個節距的上層邊向外搬開，但要注意勿使絕緣受損傷。在裝放每一個線圈時，要用打線板墊在線圈上，以橡皮槌敲打，使之緊帖于槽底，并使線圈層間相互靠緊，使間隙均勻。

10)   有的繞組形式為了加強線圈后端部的通風，在線圈鄰邊部分采取階梯形狀，在裝這種線圈時，一定要使上下層的線圈邊對齊，保證通風孔空隙位置正確。

11)   開始放置最后幾個線圈的上層邊時，為不使在端部有放不進的現象，可先將上層線圈邊線頭插入升高片接頭片的套中，線圈的直線部分暫不放入槽內，待端部整理好，使線圈的端部都能裝入時，在將直線部分放入槽內。裝放時必需依次將直線部分沿軸向向后端串動一個距離，逐個裝下線圈。

12)   大型直流電機維修電樞繞組裝線疊繞組的裝線工藝與波、疊繞線圈中的疊繞線圈裝線工藝相同。
